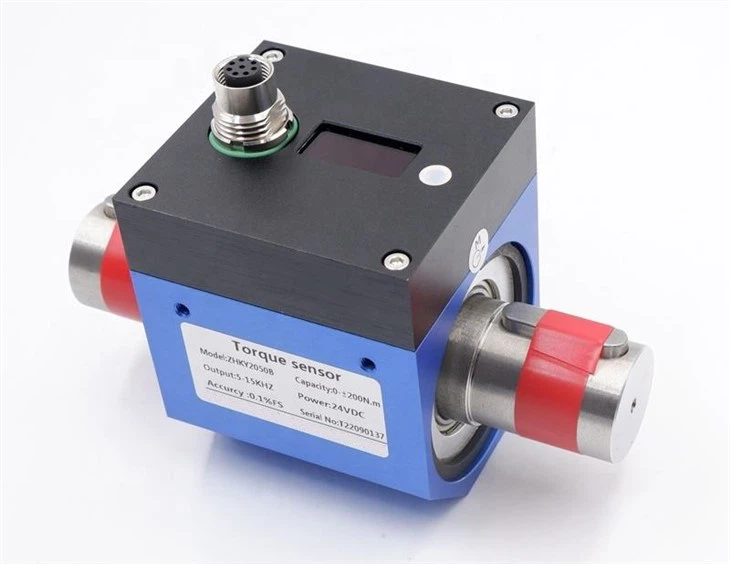

Динамічний мікродатчик крутного моменту, вбудований-датчик крутного моменту з 0–5 Нм
Модель: DTS-03D
Інша назва: In line Torque transducer
◆ Функції та програми
Малий датчик крутного моменту - це новий продукт, розроблений нашою компанією на основі спеціальної технології мосту деформації, який підходить для всіх видів вимірювань крутного моменту з малим об’ємом і високою швидкістю.
Вихідний сигнал частоти 5~15 кГц або сигнал струму 4~20 мА підходить для передачі-на великі відстані.
Цей виріб має невеликі розміри, простий у використанні та встановленні, має потужний сигнал, який запобігає-перешкодам
Виріб без{0}}контактного типу, без зносу, найвища швидкість 8000-18000 RPM, придатний для-тривалих-високошвидкісних умов обертання
◆ Розміри:
Застосування:
Динамічний датчик крутного моменту серії DTS є точним вимірювальним пристроєм для споживання крутного моменту та механічної потужності. В основному застосовується в
1.1 Електромотор, двигун двигуна, двигун внутрішнього-згоряння та інше обертове обладнання.
1.2 Вентилятор, водяний насос, динамометричний ключ
1.3 Поїзд, автомобіль, трактор, літак, корабель, гірнича машина
1.4 Система оборотної води
1.5 Віскозиметр
1.6 Переробна промисловість
1.7 Калібрування динамометричного ключа
◆ Tтехнічний параметр
|
Індекс |
Специфікації параметрів |
|
Діапазон(NM) |
0.1-5 |
|
Напруга живлення |
± 15 В постійного струму (частотний вихідний сигнал), 24 В постійного струму (вихід сигналу напруги або струму) |
|
Сигнал моменту |
5~15 кГц (амплітуда 12 В, 0,0,10 кГц), 4 ~ 20 мА, 1 ~ 5 В, 0-10 В RS485, RS232(необов'язково) |
|
Сигнал швидкості |
30 кГц, 4-20 мА, 0-10 В постійного струму |
|
Діапазон швидкостей |
0~1000,3000,6000,8000 15000,18000об/хв |
|
Aточність |
±0.25% |
|
Річна стабільність |
0,25% / рік |
|
опір ізоляції |
Більше або дорівнює 2000 МОм (100 В постійного струму) |
|
температура навколишнього середовища |
-20~60 градусів |
|
відносна вологість |
0-90% відносної вологості |
|
перевантажувальна здатність |
150% |
|
АЧХ |
1 мс |
|
Сам дисплей |
Додатково |
Підключення проводів
|
8-контактний кабель Електричне підключення (вихідний сигнал і зв'язок співіснують) |
|||||
|
Джерело живлення |
Pin 5 |
Червоний |
Потужність Vin + |
||
|
Pin 6 |
чорний |
Power Vin - |
|||
|
Сигнал |
Імпульс / струм / напруга |
Різниця пульсу |
|||
|
Pin 3 |
Зелений |
Крутний момент |
Крутний момент A+ |
||
|
Pin 4 |
Жовтий |
Швидкість обертання |
Швидкість B+ |
||
|
Pin 1 |
Білий |
Сигнал-(GND) |
Крутний момент A- |
||
|
Pin 2 |
Синій |
Non |
Швидкість B- |
||
|
спілкування |
RS485 |
RS232 |
МОЖЕ |
||
|
Pin 7 |
Коричневий |
A+ |
TxD |
H+ |
|
|
Pin 8 |
Сірий |
B- |
RxD |
L- |
|
|
Сигнал- (загальний кінець) має використовувати білий GND, не може використовувати вхідне живлення- |
|||||
|
Vin- не дорівнює GND, є різниця напруг |
|||||
Додаткові аксесуари
 |
Вимірювач моменту, індикатор Аксесуари: монтажні інструменти Тільки відображення значення крутного моменту Кабель; Кабель датчика крутного моменту Додатково: підтримка RS232 |
 |
Вимірювач швидкості Аксесуари: монтажні інструменти Відображення лише значення швидкості Кабель: кабель датчика крутного моменту Додатково: RS232. |
 |
Муфти Алюміній для малої місткості Легована сталь для середньої потужності Нержавіюча сталь для великої місткості |
 |
Програмне забезпечення для ПК 1, Підтримка відображення даних, зберігання, завантаження. 2. Здатність відображати дані про крутний момент, швидкість і енергоспоживання, якщо підключений до нього лічильник підтримує ці функції. |
 |
Передавачі: Для перетворення вихідного сигналу mv/v в аналоговий, наприклад 0-5 В / 0-10 В / 4-20 мА |
