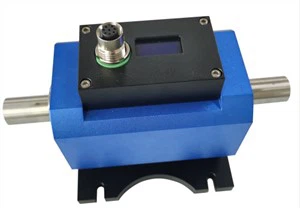

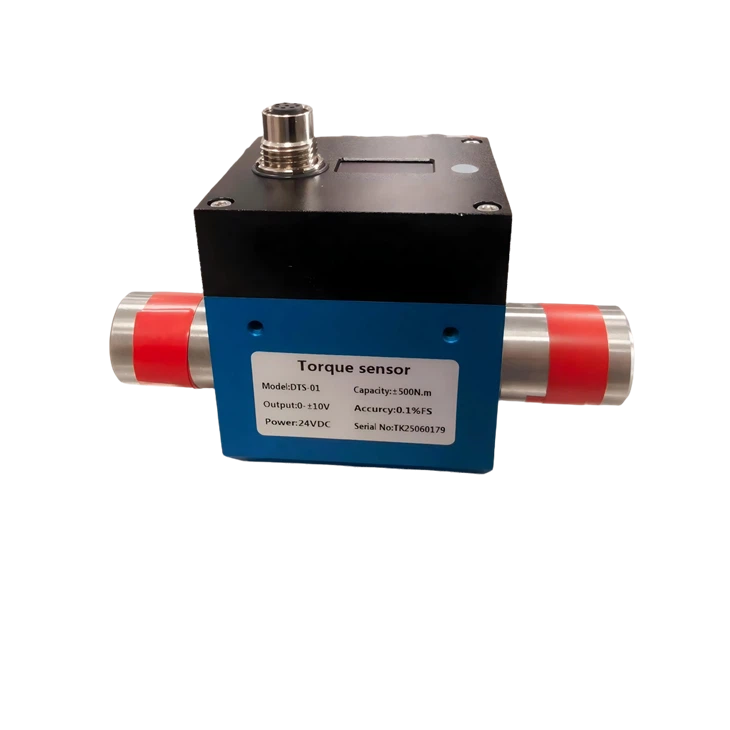

Динамічний перетворювач крутного моменту з програмним забезпеченням ПК для монітора на комп’ютері

Модель: DST-03

Датчики крутного моменту реакції є критично важливими компонентами в системах калібрування динамометричних ключів, забезпечуючи точне вимірювання прикладеного крутного моменту, одночасно компенсуючи сили реакції.

1. Роль у системах калібрування

Датчик крутного моменту реакції інтегрується з системами калібрування, що включають елементи керування кроковим двигуном, датчики крутного моменту та кодери для досягненняручний, автоматичний або електронний маховичок

Вони дозволяють обидвакерування відкритим-контуром і замкнутим-контуром, забезпечуючи точність калібрування через-зворотний зв’язок у реальному часі

2. Критичні технічні характеристики

Підтримка TEDS (IEEE1451.4).: Автоматизує ідентифікацію датчика та параметри калібрування, зменшуючи помилки налаштування

Міцна конструкція:

Нержавіюча сталь для стійкості до корозії в промислових умовах

Алюмінієвий сплав для легких застосувань

Захист від перевантаження: витримує 150% безпечне перевантаження і 300% граничне перевантаження

Екологічна стійкість: пристрої з рейтингом IP65, стійкі до проникнення пилу/води

3. Інтеграція в робочі процеси калібрування

Монтаж: Конструкції приводу з фланцем/квадратом-дозволяють пряме з’єднання за допомогою динамометричних ключів, мінімізуючи помилки зміщення

Обробка сигналу: Потрібна сумісність із:

Учетверені частотні схеми для зменшення шуму

Екрановані кабелі (наприклад, екрановані поліуретаном/ПВХ-) для точних вимірювань із низьким{3}}шумом

Температурна компенсація: Критично для дрейфу в змінних лабораторних/польових умовах

◆ Розміри:

product-906-489

◆ Функції та застосування

Датчик крутного моменту реакції для калібрування динамометричного ключа,вихідний частотний сигнал 5~15 кГц або струмовий сигнал 4~20 мА, придатний для-передачі на великі відстані.

Ця функція невелика за розміром, проста у використанні та встановленні, має потужний сигнал, здатний захищати-перешкоди.

Продукт без{0}}контактного типу, без зносу, найвища швидкість 8000 об./хв., придатний для-тривалих-високошвидкісних умов обертання.

Це новий продукт, розроблений нашою компанією на основі спеціальної технології деформаційного моста, який підходить для всіх видів вимірювань крутного моменту з невеликим обсягом і високою швидкістю.

◆ Tтехнічний параметр

Діапазон: 3,5,10,20,30,50,100 Нм 500 Нм, 1000 Нм

Напруга живлення:

± 15 В постійного струму (частотний вихідний сигнал),

24 В постійного струму (вихід сигналу напруги або струму)

Сигнал моменту:

5~15Khz (амплітуда 12V, 0.0.10kHz), 4~20mA, 1~5V, 0-10V (опціонально)

Діапазон швидкостей: 0~1000,3000,6000,8000 об./хв.

Точність: ±0,25%, ±0,5%

Річна стабільність: 0,25% / рік

опір ізоляції: більше або дорівнює 2000 МОм (100 В постійного струму)

температура навколишнього середовища: -20~60 градусів

відносна вологість: 0-90% RH

перевантажувальна здатність: 150%

АЧХ: 1 мс

Додаткові аксесуари

	Вимірювач моменту, індикатор Аксесуари: монтажні інструменти Тільки відображення значення крутного моменту Кабель; Кабель датчика крутного моменту Додатково: підтримка RS232
	Індикатор швидкості Аксесуари: монтажні інструменти Відображення лише значення швидкості Кабель: кабель датчика крутного моменту Додатково: RS232.
	Муфти Вал з'єднувальний Алюміній для малої місткості Легована сталь для середньої потужності Нержавіюча сталь для великої місткості
	Програмне забезпечення для ПК 1, Підтримка відображення даних, зберігання, завантаження. 2. Здатність відображати дані про крутний момент, швидкість і енергоспоживання, якщо підключений до нього лічильник підтримує ці функції.
	Передавачі: Для перетворення вихідного сигналу mv/v в аналоговий, наприклад 0-5 В / 0-10 В / 4-20 мА
