Тензодатчики зсувного променя з V--подібними сітками

Тензодатчики зсувного променя з V--подібними сітками Серія HA

Тензодатчики поперечної балки з V--подібними решітками серії HA призначені для вимірювання деформації зсуву, що виникає внаслідок крутного моменту або крутильного навантаження. Вони можуть мати одну або дві вимірювальні сітки, прикріплені до одного носія. У конфігурації однієї -сітки тензодатчик орієнтований під кутом 45 градусів відносно осі вала. Дво-сітковий тензодатчик зсуву, також відомий як V Rosette, має вимірювальні елементи, встановлені на 45 градусів і 135 градусів. Ці датчики зазвичай використовуються в таких додатках, як вали двигуна та трансмісії, де їх можна використовувати для розрахунку потужності на валу на основі вимірювань деформації.]

Модель: серія HA
Матеріал носія: фенольний альдегід/поліімід/епоксид
Вимірювальний матеріал: фольга (мідно-нікелевий сплав, константан або карма)
Опір: 350,650,1000 Ом
Робоча температура -30-+80 градусів, діапазон температурної компенсації +10-+80 градусів
Від трьох (3) до п’яти (5) точок пайки з довгостроковою -стабільністю.

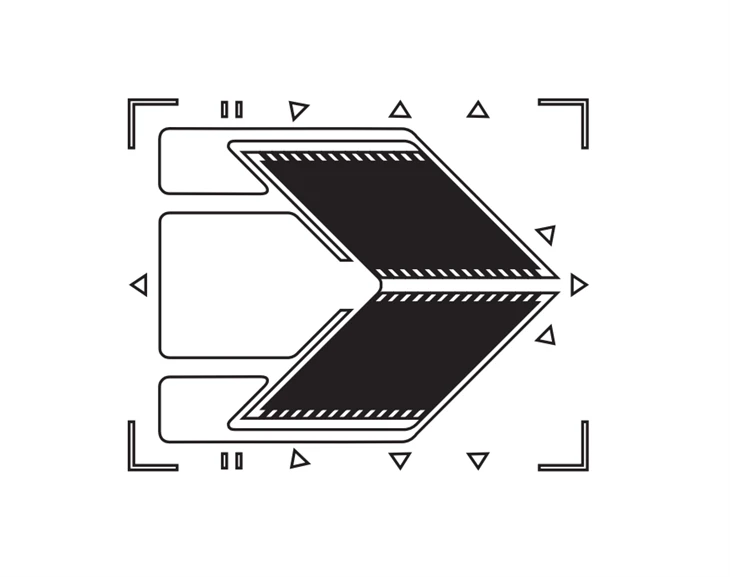

V-Образні сітки: два шаблони сітки орієнтовані під кутом 90 градусів одна до одної, що дозволяє їм реагувати на комплексне напруження зсуву в компоненті.

Інтеграція з мостом Уітстона: підключаючи ці подвійні решітки до повного мосту, сили вигину, які інакше вимірювалися б одним вимірювальним приладом, скасовуються, забезпечуючи визначення лише деформації зсуву.

-Конструкція, що заощаджує простір: інтегрована конструкція дозволяє проводити точні вимірювання в умовах, де простір обмежений, наприклад у датчиках крутного моменту або малих датчиках навантаження.

Вимірювання крутного моменту: використовується в датчиках крутного моменту для вимірювання сил обертання на валу.

Вимірювання сили зсуву: використовується в тензодатчиках балки зсуву та інших зважувальних пристроях для вимірювання сил, які викликають напругу зсуву.

Конструкція перетворювача: ідеально підходить для внутрішніх елементів тензодатчиків та інших датчиків, які потребують точного визначення зсуву або крутного моменту.

Збільшений вихід: конфігурація з подвійним датчиком може забезпечити більший електричний вихід для того самого рівня деформації порівняно з одним датчиком, що призводить до вищої чутливості вимірювання.

Само-компенсація: багато подвійних тензодатчиків зсуву розроблено з власною-компенсацією температури та повзучості, щоб забезпечити довгострокову-стабільність і точність, особливо в датчиках.

Компенсація вигину: при використанні в належному мосту Вітстона ці датчики ефективно скасовують небажане напруження згину.

Примітка:Інші моделі та розміри доступні за бажанням замовника
